倉式泵濃相輸送系統

倉式泵屬于發送罐式輸送裝置，它用于壓送式氣力輸送系統中，可用作遠距離輸送，泵體內的粉粒狀物料與充入的壓縮空氣相混合，形成似流體狀的氣固混合物，借助沿途管道將壓縮氣體靜壓能轉化為物料動能，實現物料的輸送.
倉式泵按照壓力容器標準設計、制造，其結構堅固、密封性好，輸送能力大，輸送距離較長，它結構簡單，除壓縮氣體外，無需別的動力，運行的可靠性好.我公司在借鑒多家倉式泵輸送系統優點的基礎上進行優化設計，實現現場安裝方便化、多樣化和可靠化.倉式泵根據出料口位置的不同可分為上出料倉泵(MT系列)和下出料倉泵(MD系列).上出料倉泵為一種流態化出料方式，物料經流態化后形成流體狀混合物利用壓力差進入管道實現輸送.下出料倉泵為一種強制出料方式，由于其出料口在泵體下部，物料在重力和倉泵頂部壓縮氣體作用下強制被壓入管道，實現物料的輸送.


MT上引式倉式泵氣力輸送系統運行原理（點擊詳細）	MD下引式倉式泵氣力輸送系統運行原理（點擊詳細）

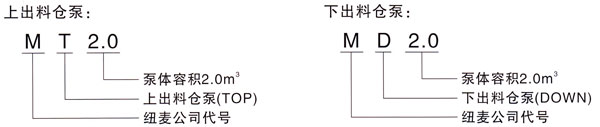

型號表示方法：

[NextPage]

MT型上出料倉式泵單倉典輸送流程：

[NextPage]

MD型下出料倉式泵單倉典型輸送流程：

[NextPage]

MT型上出料倉式泵技術參數：

參數	MT0.25	MT0.5	MT0.75	MT1.0	MT1.5	MT2.0	MT2.5
容積（m3）	0.25	0.5	0.75	1.0	1.5	2.0	2.5
輸送能力m3/h	3	6.5	9	12	16	20	25
輸送距離	~2000米
工作壓力MPa	0.3-0.6
操作方式	現場手動、遠程手動和集中PLC自動

參數	MT3.0	MT4.0	MT5.0	MT6.0	MT8.0	MT10.0
容積（m3）	3.0	4.0	5.0	6.0	8.0	10.0
輸送能力m3/h	30	36	45	52	64	80
輸送距離	~2000米
工作壓力MPa	0.3-0.6
操作方式	現場手動、遠程手動和集中PLC自動

MD型下出料倉式泵技術參數：

參數	MD0.25	MD0.5	MD0.75	MD1.0	MD1.5	MD2.0	MD2.5
容積（m3）	0.25	0.5	0.75	1.0	1.5	2.0	2.5
輸送能力m3/h	4	8	11	14	18	22	27
輸送距離	~2000米
工作壓力MPa	0.3-0.6
操作方式	現場手動、遠程手動和集中PLC自動

參數	MD3.0	MD4.0	MD5.0	MD6.0	MD8.0	MD10.0
容積（m3）	3.0	4.0	5.0	6.0	8.0	10.0
輸送能力m3/h	32	38	48	55	66	85
輸送距離	~2000米
工作壓力MPa	0.3-0.6
操作方式	現場手動、遠程手動和集中PLC自動

說明：
1、上出料及下出料倉式泵系統可根據工況的要求及現場布置成串泵輸送系統，即多臺倉泵利用～根輸送
管道，此幾臺倉泵可同時發送也可輪流發送.大型電廠粉煤灰輸送一般采用幾臺倉泵同時發送輸送系統.
2、上出料及下出料倉式泵可采用兩臺倉泵串聯或并聯安裝實現連續輸送.
